1. Tổng quát
- Tiêu chuẩn này bao gồm các yêu cầu chung về quang và cấu trúc cho các loại cáp quang cống chứa 48 và 96 sợi .
- Sợi quang được dùng là loại đơn mode - chiết suất bậc và là vật liệu thuỷ tinh chất lượng cao theo khuyến nghị ITU-T G.652.D và TCVN 8665: 2011.
- Tuổi thọ cáp: ≥ 15 năm
- Chủng loại cáp và ký hiệu cáp
- Cáp sợi quang kéo cống vỏ bọc kim loại 96FO, Ký hiệu: CKL1 - LT8 - 96FO
- Cáp sợi quang kéo cống vỏ bọc kim loại 48FO, Ký hiệu: CKL1 - LT4 - 48FO
2. Cấu trúc cáp

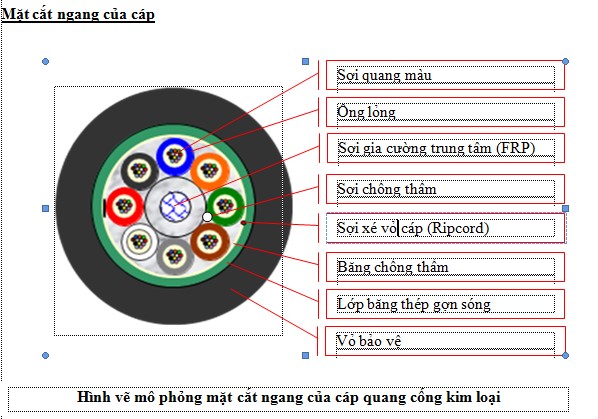

Cáp quang kéo cống vỏ bọc kim loại có cấu trúc như sau:
-
Lõi cáp: Gồm 4 hoặc 8 ống lỏng, mỗi ống chứa tối đa 12 sợi quang, được bện quanh lõi trung tâm bằng FRP. Lõi được làm đầy bằng hợp chất chống thấm.
-
Vật liệu chống thấm dọc: Băng chống thấm quấn quanh lõi.
-
Vỏ bọc trong: Nhựa HDPE màu đen.
-
Lớp giáp: Gồm 2 băng thép mạ kẽm phủ lớp chống ăn mòn.
-
Vỏ bọc ngoài: Nhựa HDPE màu đen chống tia UV, được đánh dấu số mét.
-
